「機械加工をお願いしたいけれど、最初に何を送ればいいのか分からない」
「図面を送ったあと、どんな流れで製作が進むのか知りたい」
初めて加工業者へ依頼するときは、こうした不安もあると思います。
機械加工は、図面を受け取ってすぐ削り始めるわけではありません。材質や形状、精度、数量、納期などを確認し、加工方法や工程を検討したうえで製作に入ります。

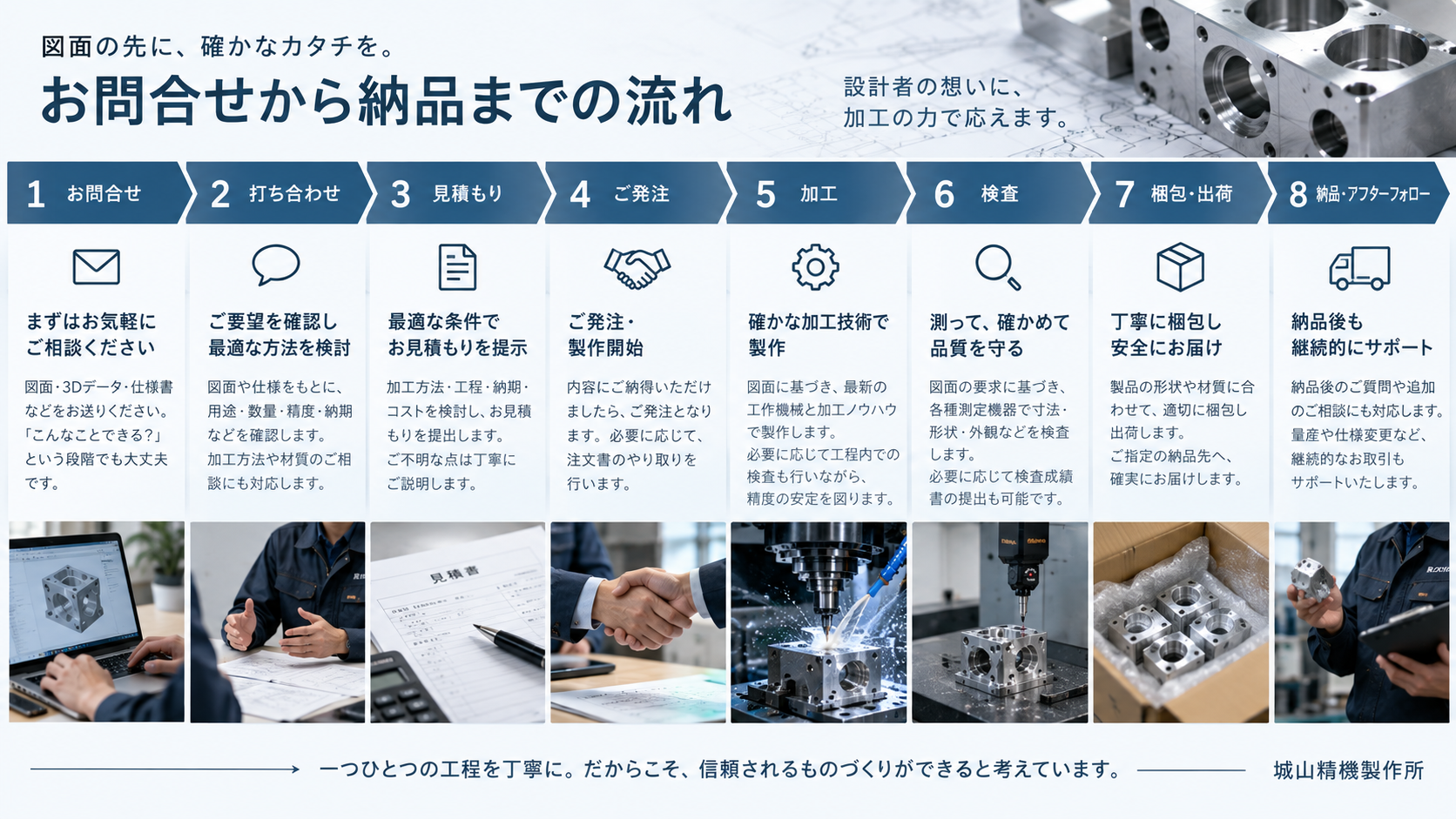

ここでは、一般的な機械加工の依頼から納品までの流れをご紹介します。
1. まずは図面や3Dデータを送る
最初の段階では、加工したい部品の情報を加工業者へ送ります。
基本となるのは、
- 2D図面
- 3Dデータ
- 材質
- 数量
- 希望納期
- 表面処理の有無
などです。
すべての仕様が固まっていなくても、「この形状で加工できるか知りたい」「試作段階なので相談したい」といった状態から相談できる場合もあります。
城山精機では、Parasolid（.x_t）などの3Dデータ支給にも対応しており、一点物や試作品、複雑な形状の相談も受け付けています。
2. 加工方法・仕様を確認する
図面やデータをもとに、実際にどのような方法で製作するかを検討します。
確認するポイントは、
材質は何か
どの部分に高い精度が必要か
どの設備で加工するか
何工程必要か
どのように固定するか
後工程は必要か
などです。
特に複雑形状や薄肉、深穴などの場合は、単純に図面どおり削るだけではなく、加工する順番や固定方法まで含めて検討する必要があります。
場合によっては、加工しやすくするための形状変更や、別の加工方法を提案することもあります。
城山精機でも、長年の加工実績をもとに、お客様の要望に応じて最適な加工提案を行うことを大切にしています。
3. 見積もり・納期を確認する
加工方法が見えてきたら、見積もりを行います。
価格は材料費だけでは決まりません。
加工時間、工程数、必要な工具や治具、検査内容、表面処理、数量などを含めて算出されます。
同じ形状でも、1個の試作品と100個の量産品では工程の組み方が変わるため、単価も変わります。
そのため、今後量産する予定がある場合は、見積もり時点で伝えておくと、その後を見据えた加工方法を検討しやすくなります。
4. 発注後、材料手配・加工へ
内容と見積もりに問題がなければ発注となり、製作が始まります。
材料の手配、加工準備、工作機械への段取りなどを行い、図面に基づいて加工します。
城山精機では、複合加工機やマシニング設備などを使い、形状や材質に応じて加工を行っています。
また、複数工程を一台に集約することで、持ち替えを減らし、精度や生産効率を高められる場合もあります。
5. 検査・仕上げ・後工程
加工が完了したら、図面で指定された寸法や形状などを確認します。
必要に応じて、加工途中でも測定を行いながら進めます。
さらに製品によっては、
アルマイト
塗装
溶接
印刷
などの後工程があります。
城山精機では、金属加工だけでなく、塗装・アルマイト処理・シルクレーザー印刷まで一元管理することで、納期短縮や管理負担の軽減につなげています。
6. 梱包・納品
加工・検査・後工程が完了したら、製品を梱包して納品します。
精密部品では、寸法精度だけでなく、輸送中の傷や打痕を防ぐことも重要です。
部品の形状や仕上げ状態に応じて梱包し、指定された納品先へ届けます。
試作から量産まで、流れをつなげて考える
一度試作品を作って終わりではなく、その後量産へ進む製品もあります。
その場合、試作時点から量産時の加工時間、品質、工程などを考えておくことで、量産へ移行しやすくなります。
城山精機でも、試作開発の初期段階から量産時の効率・品質までを見据えたものづくりを行っています。
また、加工・表面処理などを複数の会社へ個別に依頼すると、そのたびに打ち合わせや納期調整が必要になります。
窓口を一本化することで、こうした管理の手間を減らせるのも一貫対応のメリットです。
図面が完成する前でも、まずは相談から
機械加工では、図面が完成してから初めて加工業者へ相談しなければならないわけではありません。
「この形状は加工できそうか」
「どんな材質が適しているか」
「試作したあと量産したい」
といった段階から相談することで、設計変更や手戻りを減らせる場合があります。
加工方法や工程で迷っている場合は、まずは図面や3Dデータをもとに加工業者へ相談してみることをおすすめします。
